  铅泥泵_肉馅泵_炸药泵
主要应用:

1.
资源回收处理行业




2) 食品行业:
  -  双汇集团
  -  金锣集团
该产品主要特点:易清洗,接触物料部分均为机加工面,过流部件没有死角。
3)  聚合物应用实例:
3.1  长春应化特种工程塑料材料有限公司
  输送介质聚酰亚胺,粘度10万,压力:5.0Mpa,流量1.5m3/hr.
3.2  吉林高崎聚酰亚胺材料有限公司
  输送介质聚酰亚胺,粘度10万,压力:5.0Mpa,流量3m3/hr.
3.3 新乡化纤
 输送介质氨纶,粘度30万,压力:5.0Mpa,流量2m3/hr.
4)2k040与2K080对比:
4.1  2K040只有一对螺旋;2K080有两对螺旋,包括喂料螺旋和输送螺旋
4.2  2K040螺旋外径:133mm,2K080螺旋外径160mm。
4.3  2K040进口直径最大只有100mm;2K080进口可以做成DN250法兰或方形料斗连接。
4.4  2K040适用于进口有一定正压的高粘度介质,不带输送段;2K080适用粘度更高,带输送段,
   可以输送高粘及带颗粒物料,进口不需要正压。

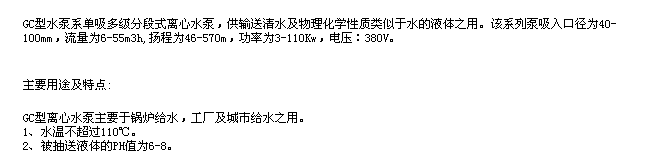

  GC型多级泵

  YCB圆弧齿轮泵

齿轮泵


  QW型潜污泵

  SN系列螺杆泵
[特点]
SN三螺杆泵、具有自吸性能,其运转时吸入性能也极好。
·由于部件通用化、系列化,有底座式,支架式,浸没式多种结构,可用于卧式,法兰式和悬臂式安装。
·根据所输送介质需要还可以提供加热或冷却结构形式
[用途]
可输送各种不含固体颗粒、无腐蚀性的油类和具有润滑性质的液体。
[应用]
在供热设备中用做燃油喷嘴,燃油供应和输送泵。
在机械工业中用做液压,润滑和遥控马达泵。
在化学石油化工和食品工业中用做装载、输送和供液泵。
在船舶上用做输送、增压、燃油喷射和润滑油泵以及船用液压装置泵。
[SN系列三螺杆泵的型式代号]
例如:SNH210R46K2Y-W3
SN—系列
H---  型式
210—规格
R------主螺杆的旋向(R顺时针,L逆式针)
46-----螺旋角(度)
K2----结构特性及轴承与轴封
Y------泵体带加热套(不标代表不带加热套)
W3---材料组合
系列
主要特征
最大流量
(L/min)
规格范围
最大压力
(MPa)
SN
中压、单吸,轴向力液压平衡
5300
40-5300
4.0
型式说明:
H—卧式地脚安装泵
F---法兰安装式泵
S---立式柱脚式泵
E---插装式泵组,从驱动端插入
T---筒型泵组,从带止口吸入侧插入
G—不带轴封的(齿轮)传动装置泵。进出口轴向U型布置
符号
结构说明
适用范围
U12.1
内置滚动轴承  机械密封
介质润滑性良好 温度<80℃
K2
外置轴承      填料密封
介质润滑性较差,粘度大 温度<150℃
E6.7
外置滚动轴承  机械密封 可用润滑喷嘴润滑
介质润滑性较差, 温度<150℃
常用材料组合
材料组合代号
泵体
衬套
适用范围
W1
HT200
稀土铜钼球铁
可用于中低压输送润滑介质较差,粘度适当的液体 如燃油等
W2
HT200
ZL109
可用于中低压输送润滑介质好,粘度适当的液体 如润滑油等
W3
QT450-10
ZL109
用于特殊场合(船用泵)中低压输送润滑介质好,粘度适当液体 如润滑油等
W5
QT450-10
稀土铜钼球铁
用于特殊场合(船用泵)中低压输送润滑介较差,粘度适当的液体 如燃油等
W21
HT200
ZCuSn5Pb5Zn5
用于较高压力下输送润滑介质较差,粘度较低液体 如重油 燃油 柴油等
W23
QT450-10
ZCuSn5Pb5Zn5
用于特殊场合(如船用泵)较高压力下输送润滑介质较差,粘度较低液体 如重油 燃油 柴油等
W29
20(焊接组件)
ZCuSn5Pb5Zn5
仅用于SN5300
[选泵要点]
1、  首先应根据油品的粘度选择适当的转速,以保证泵的NPSHr能满足用户的实际吸入条件。
2、  介质粘度v>760mm2/s时,请与我厂联系,我厂帮助用户选泵
3、  从性能表中选定泵的规格及相应粘度下的压力流量后,可以查到泵的轴功率N,选定配套电机功率Nm时应有功率储备量,Nm>k·N其值参照下表
N(kW)
N≤5
5
10
N>50
K
1.25
1.2
1.15
1.1

  W系列双螺杆泵

W.V系列双螺杆泵

[W.V系列双螺杆泵的特点]

无搅动、无脉动、平稳地输送各种介质,由于泵体结构保证泵的工作元件内始终存有泵送液体作为密封液体,所有的泵有很强的自吸能力,且汽液混输。
泵的特殊设计保证了泵有高的吸入性能即很小的NPSHr值。
采用独立的润滑的外置轴承,允许输送各种非润滑性介质。
采用同步齿轮传动,传动零件互不接触,即使短时间干转也没有危险(≤1-2min)
卧式、立式、带加热套等各种结构形式齐全,可输送各种清洁的不含颗粒的低粘度或高粘度介质,选择正确的材质,可以输送许多腐蚀性介质。
[性能范围]
可输送各种不含固体颗粒的介质。
介质粘度:1—1500mm2/s,降低转速粘度可达3x106mm2/s
压力范围:0—4.0MPa
流量范围:1-2000m3/h
温度范围:-15℃-280℃
[应用]
造船:用作船用装载泵、扫仓泵、船用压载泵、主机润滑油泵、燃油输送泵、燃油喷射泵、货油泵等。
热电厂:重油及原油输送泵、重油燃油泵等。
化工:用作各种酸碱盐液以及树脂、颜料、油墨、油漆、甘油、石蜡的输送泵。
炼油厂:用以输送各种加热油、沥青油、焦油、乳胶液、沥青、及用作油轮、油池、油罐车等各种油品的装载及卸载。
食品:用于酒厂、食品厂、糖厂、罐头厂等。输送酒精、蜂蜜、糖汁、牙膏、牛奶、奶油、酱油、植物油、动物油、葡萄酒等
油田:输送各种油品、原油等。
[W.V系列双螺杆泵的代号]
例如:W6.4(5)ZK100Z1M1W73
W-系列代码
6.4(5)—规格及品种代码
ZK—型式代码
100—螺旋导程(mm)
Z1—加热方式代码
M1—密封形式代码
W73—材料代码
[型式代码说明]
W.V系列双螺杆泵共有Z、ZK、Zi、三种主要结构形式。
Z—长轴结构一般采用填料密封、双端面机械密封或金属波纹管密封时选用,工作介质温度超过150℃--200℃时选用
ZK—短轴结构 采用机械密封,介质温度<120℃。
Zi—内置轴承结构:采用机械密封,介质温度<80℃。只适用于润滑性介质的输送。
[泵加热方式代码说明]
W.V系列双螺杆泵泵体加热方式,根据泵体是铸件还是焊接件的不同而不同。
焊接结构的泵体的加热,全部采用泵体压出部位的圆周部分加热,即泵体中段部分加热的方式,铸造结构泵的所有泵体的加热,不同的规格采用不同的加热方式,详见下表:
代码
泵体加热方式
泵型号
Z0
泵中段部分加热
W3.2Z W3.2ZK W4.2Z W4.2ZK W5.2Z W5.2ZK W6.5Z W6.5ZK W7.3Z W7.3ZK W7T.3Z W7T.3ZK W8.5Z W8.5ZK W9.3ZK W10.1Z
Z1
泵体下半部分带加热套
W4.1Z W5.1Z W7T.2Z W4.1ZK W5.1ZK W7T.2ZK W5.1Zi W7T.2Zi
Z2
泵体下半部分带扩展式加热套
W2.1Z W3.1Z W7.2Z W2.1ZK W3.1ZK W7.2ZK W7.2Zi
Z3
泵体内通入蛇型加热管
W6.4Z W8.4Z W9.2Z W6.4ZK W8.4ZK W9.2ZK W6.4Zi W8.4Zi W9.2Zi
注:不带加热的泵体代码省略。V型立式泵没有加热方式。
[密封形式代码的说明]
根据泵的结构不同,密封形式也不同。
结构
密封形式
密封形式代码
备注
Z
 填料密封
M0
温度<200℃
单端面机械密封
M1
温度<180℃
双端面机械密封
M2
温度<200℃
金属波纹管机械密封
Mb
温度<320℃
ZK
单端面机械密封
M1
温度<120℃
Zi
单端面机械密封
M3
温度<80℃
[选泵注意事项]
1、  首先要了解泵的实际工作温度,如果泵的工作温度<120℃,最好选用ZK结构。
2、  如果泵输送介质具有很好的润滑性,如润滑油、食用油,则选用Zi结构的泵是最可靠最经济的。
3、  根据泵输送介质在工作温度下的粘度,选用泵的转速n:一般v≤1000mm2/s,n=1450r/min是最好的,
当v=1000mm2/s—1500mm2/s时,请慎重考核汽蚀余量值,当v>1500mm2/s时,请与厂家联系,专业技术人员为您提供满意的服务。
4、  从W,V系列双螺杆泵性能表上,初步选定您所需要的流量、压力所对应的泵的规格品种。
5、电机选定:选择>轴功率的标准电机 即轴功率xK(系数)
